Produktdetails
Herkunftsort: Henan, China
Markenname: ZHICHENG
Zertifizierung: ISO
Modellnummer: ZCF
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $13.20/sets 1-99 sets
Gewährleistung: |
1 Jahr |
Kundenspezifische Unterstützung: |
ODM, OEM |
Techniken: |
Schmiede/Vulkanisierung |
Verbindung: |
Flansche |
Form: |
Gleichwertig |
Kopfcode: |
Runde |
Produktbezeichnung: |

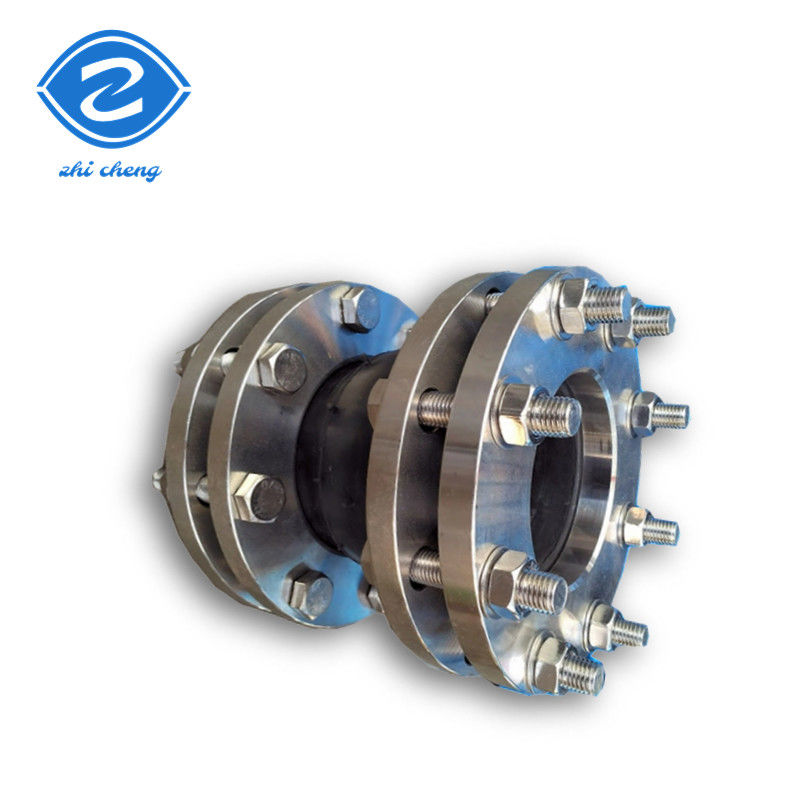

Heiß verkauftes Einkugel Gummi-Expansionsgewinde |
Arbeitsdruck: |
PN6-PN40 |
Betriebstemperatur: |
-15°C bis 80°C (in besonderen Fällen -30°C bis 150°C) |
Anwendbare Medien: |
Luft, Wasser, Abwasser, Säure, Öl usw. |
NENNDURCHMESSER: |
DN25-DN3000 |
Flanschmaterial: |
Kohlenstoffstahl galvanisiert, Edelstahl usw. |
Gummimaterial: |
NR, EPDM, NBR usw. |
Flanschstandard: |
DIN, ANSI, JIS usw. |
Fabrikanschrift: |
Henan, China |
Gewährleistung: |
1 Jahr |
Kundenspezifische Unterstützung: |
ODM, OEM |
Techniken: |
Schmiede/Vulkanisierung |
Verbindung: |
Flansche |
Form: |
Gleichwertig |
Kopfcode: |
Runde |
Produktbezeichnung: |
Heiß verkauftes Einkugel Gummi-Expansionsgewinde |
Arbeitsdruck: |
PN6-PN40 |
Betriebstemperatur: |
-15°C bis 80°C (in besonderen Fällen -30°C bis 150°C) |
Anwendbare Medien: |
Luft, Wasser, Abwasser, Säure, Öl usw. |
NENNDURCHMESSER: |
DN25-DN3000 |
Flanschmaterial: |
Kohlenstoffstahl galvanisiert, Edelstahl usw. |
Gummimaterial: |
NR, EPDM, NBR usw. |
Flanschstandard: |
DIN, ANSI, JIS usw. |
Fabrikanschrift: |
Henan, China |
Material von Gummiverbindungen | ||||
- Nein. Ich weiß nicht. | Name | Material | ||
1 | Außen- und Innenkautschuk | NR, NBR, EPDM, SBR, BR usw. | ||
2 | Rahmen | Gewebe aus Nylonkarten | ||
3 | Druckring | Stahldrahtstränge | ||
4 | Flansche | Q235 Kohlenstoffstahl, 304 Edelstahl usw. | ||
Technische Bedingungen für Gummiverbindungen | ||||||
Typ | 1 | 2 | 3 | |||
Arbeitsdruck ((Kg f/cm2) | 1.0(10) | 1.6(16) | 2.5(25) | |||
Explosionsdruck ((Kg f/cm2) | 2.0(20) | 3.0(30) | 4.5 ((45) | |||
Der Wert des Vakuums ((mmHg) | 2.0(20) | 86.7 ((650) | 100(750) | |||
Anwendbare Temperatur | -15 °C ~ +80 °C (-30 °C ~ +150 °C speziell) | |||||
Anwendbare Medien | Luft, Druckluft, Wasser,Meereswasser, heißes Wasser, Öl, Säure und Alkali usw. | |||||
Hauptverbindungsgröße der Gummiverbindung | ||||||||||||
Nominaler Durchmesser ((DN)) | Länge | Achsverschiebung | Horizontale Verschiebung | Abbiegungswinkel | ||||||||
mm | Zoll | Ausdehnung ((mm) | Komprimierung ((mm) | mm | mm | (a1+a2) ° | ||||||
32 | 1 und 1/4 | 95 | 6 | 9 | 9 | 15° | ||||||
40 | 1 und 1/2 | 95 | 6 | 10 | 9 | 15° | ||||||
50 | 2 | 105 | 7 | 10 | 10 | 15° | ||||||
65 | 2 und 1/2 | 115 | 7 | 13 | 11 | 15° | ||||||
80 | 3 | 135 | 8 | 15 | 12 | 15° | ||||||
100 | 4 | 150 | 10 | 19 | 13 | 15° | ||||||
125 | 5 | 165 | 12 | 19 | 13 | 15° | ||||||
150 | 6 | 180 | 12 | 20 | 14 | 15° | ||||||
200 | 8 | 210 | 16 | 25 | 22 | 15° | ||||||
250 | 10 | 230 | 16 | 25 | 22 | 15° | ||||||
300 | 12 | 245 | 16 | 25 | 22 | 15° | ||||||
350 | 14 | 255 | 16 | 25 | 22 | 15° | ||||||
400 | 16 | 255 | 16 | 25 | 22 | 15° | ||||||
450 | 18 | 255 | 16 | 25 | 22 | 15° | ||||||
500 | 20 | 255 | 16 | 25 | 22 | 15° | ||||||
600 | 24 | 260 | 16 | 25 | 22 | 15° | ||||||
700 | 28 | 260 | 16 | 25 | 22 | 15° | ||||||
800 | 32 | 260 | 16 | 25 | 22 | 15° | ||||||
900 | 36 | 260 | 16 | 25 | 22 | 15° | ||||||
1000 | 40 | 260 | 18 | 26 | 24 | 15° | ||||||
1200 | 48 | 260 | 18 | 26 | 24 | 15° | ||||||
1400 | 56 | 350 | 20 | 28 | 26 | 15° | ||||||
1600 | 64 | 350 | 25 | 35 | 30 | 10° | ||||||
1800 | 72 | 350 | 25 | 35 | 30 | 10° | ||||||
2000 | 80 | 420 | 25 | 35 | 30 | 10° | ||||||
2200 | 88 | 420 | 25 | 35 | 30 | 10° | ||||||
2400 | 96 | 420 | 25 | 35 | 30 | 10° | ||||||
2600 | 104 | 450 | 25 | 35 | 30 | 10° | ||||||
2800 | 112 | 450 | 25 | 35 | 30 | 10° | ||||||
3000 | 120 | 500 | 25 | 35 | 30 | 10° | ||||||
