Produktdetails
Herkunftsort: Henan, China
Markenname: ZHICHENG
Modellnummer: ZCF-310
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $15.90/pieces 10-98 pieces
Packaging Details: Rubber expansion joint is packed by:
plastic film with carton case, and then put into standard wooden case.
Versorgungsmaterial-Fähigkeit: 10000 Stück/Stück pro Monat
Gewährleistung: |
1 Jahr |
Personalisierte Unterstützung: |
ODM, OEM |
Technics: |
Forged |
Verbindung: |
Flansche |
Form: |
Gleichwertig |
Head Code: |
Round |
Product name: |
Flexible Joint Rubber Expansion Bellows |
Rubber material: |
EPDM, CR, NBR, NEOPRENE |
Nominal diameter: |
DN25-DN3000 |
Linie Art: |
Flanzen- oder Gewindeende |
Flange standard: |
DIN, BS, JIS, ANSI |
Anwendbare Temperatur: |
-15~80°C (Sonder-) -30~150°C |
Applicable media: |
Air, water, sewage, sea water, acid, alkali, oil etc |
Arbeitsdruck: |
6 bis 40 bar |
Prüfdruck: |
1.5 mal Arbeitsdruck |
Explosionsdruck: |
2 mal Arbeitsdruck |
Hafen: |
Qingdao Hafen oder verhandelbar |
Gewährleistung: |
1 Jahr |
Personalisierte Unterstützung: |
ODM, OEM |
Technics: |
Forged |
Verbindung: |
Flansche |
Form: |
Gleichwertig |
Head Code: |
Round |
Product name: |
Flexible Joint Rubber Expansion Bellows |
Rubber material: |
EPDM, CR, NBR, NEOPRENE |
Nominal diameter: |
DN25-DN3000 |
Linie Art: |
Flanzen- oder Gewindeende |
Flange standard: |
DIN, BS, JIS, ANSI |
Anwendbare Temperatur: |
-15~80°C (Sonder-) -30~150°C |
Applicable media: |
Air, water, sewage, sea water, acid, alkali, oil etc |
Arbeitsdruck: |
6 bis 40 bar |
Prüfdruck: |
1.5 mal Arbeitsdruck |
Explosionsdruck: |
2 mal Arbeitsdruck |
Hafen: |
Qingdao Hafen oder verhandelbar |

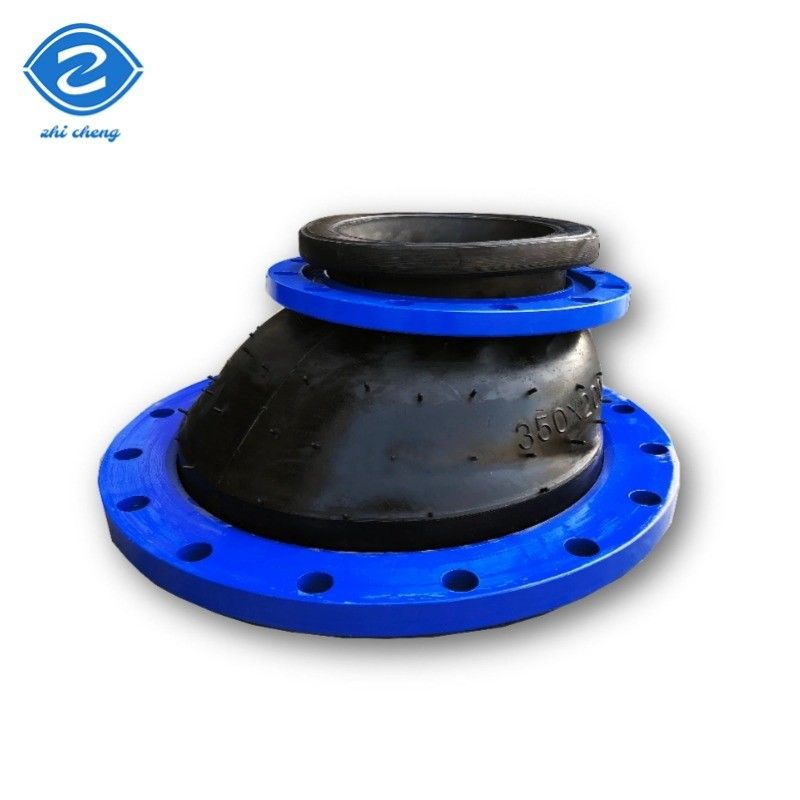

Der exzentrische Reduktor Gummi Expansionsgelenk mit einer geraden Unterkante Struktur vollständig eliminiert
Die Verringerung der Fluid-Kinetik-Energie-Verluste wird durch die Verringerung der Flüssigkeitsauflagerung am konzentrischen Reduktor erreicht.
Die Schicht dehnt sich flexibel aus und zieht sich unter Druckschwankungen zusammen, wodurch ein zusätzlicher Druckverlust verhindert wird
durch Vibrationen in starren Rohrprofilen.
| - Nein. | Name | Material |
| 1 | Außen- und Innenkautschuk | NR, EPDM, NBR, Neopren usw. |
| 2 | Rahmen | Gewebe aus Nylon-Schnur |
| 3 | Druckring | Stahldrahtstränge |
| 4 | Flansche | Verzinkter Kohlenstoffstahl, lackierbares Eisen, rostfreier Stahl usw. |
| Betriebszustand | |
| Betriebstemperatur | -15°C bis 80°C (~ 30°C bis 150°C) |
| Arbeitsdruck | 6 bis 40 bar ((PN6-PN40) |
| Prüfdruck | 1.5 mal Arbeitsdruck |
| Explosionsdruck | 2 mal Arbeitsdruck |
| Anwendbare Medien | Luft, Wasser, Abwasser, Meerwasser, Säure, Alkali, Öl usw. |
| Hauptverbindungsdimension | |||||||
| Nominaler Durchmesser |
Länge |
Achsverschiebung |
Horizontale Bewegung |
Abbiegungswinkel |
Spezielle Länge |
||
| mm | Zoll |
Komprimierung |
Erweiterung |
||||
| 32 | Ein Viertel | 95 | 9 | 6 | 9 | 15° | 130/150/200 |
| 40 | 1 1/2 | 95 | 10 | 6 | 9 | 15° | 130/150/200 |
| 50 | 2 | 105 | 10 | 7 | 10 | 15° | 130/150/200 |
| 65 | Zwei und eine Hälfte | 115 | 13 | 7 | 11 | 15° | 130/150/200 |
| 80 | 3 | 135 | 15 | 8 | 12 | 15° | 130/150/200 |
| 100 | 4 | 150 | 19 | 10 | 13 | 15° | 130/200 |
| 125 | 5 | 165 | 19 | 12 | 13 | 15° | 130/150/200 |
| 150 | 6 | 180 | 20 | 12 | 14 | 15° | 130/150/200 |
| 200 | 8 | 210 | 25 | 16 | 22 | 15° | 130/150/200 |
| 250 | 10 | 230 | 25 | 16 | 22 | 15° | 130/150/200 |
| 300 | 12 | 245 | 25 | 16 | 22 | 15° | 130/150/200 |
| 350 | 14 | 255 | 25 | 16 | 22 | 15° | 130/150/200 |
| 400 | 16 | 255 | 25 | 16 | 22 | 15° | 130/150/200 |
| 450 | 18 | 255 | 25 | 16 | 22 | 15° | 200 |
| 500 | 20 | 255 | 25 | 16 | 22 | 15° | 200 |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° | 300 |
| Verpackung |
1.Innenverpackung: Kunststofffolie mit Karton. |
