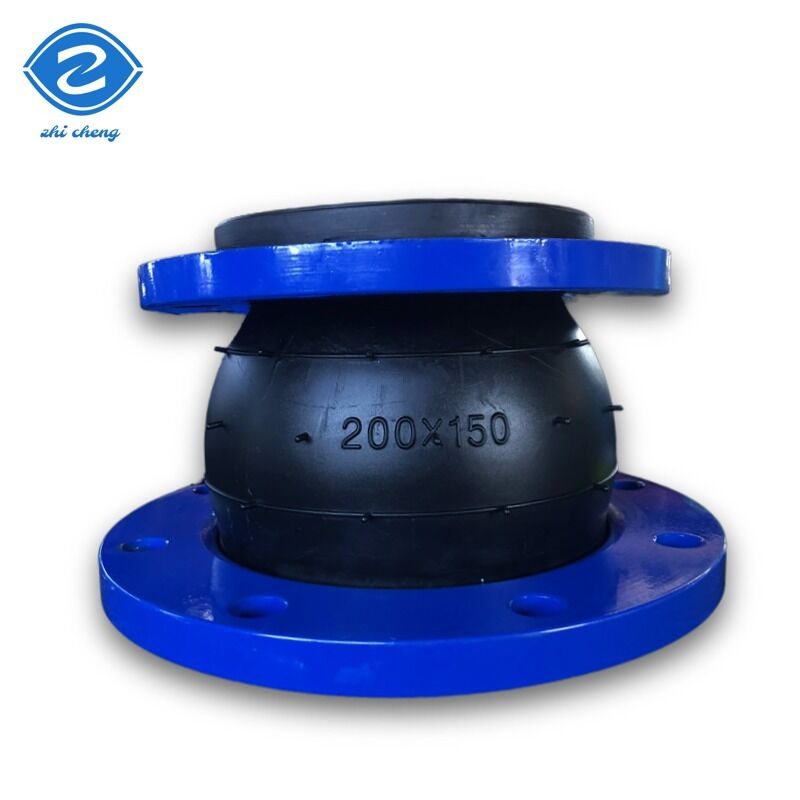

Öl- und Säurebeständige Pn16-Kohlenstoffstahl-Flexible-konzentrische Reduktor-Gummianschluss
Ein konzentrisches, aber unterschiedlich großes Gummi-Erweiterungsgewinde ist ein flexibles Kompensationselement, das zur Verbindung
Die Mittellinien der beiden Flansche fallen zusammen (konzentrisch), aber die Durchmesser sind unterschiedlich
(DN200 bis DN150). Er kompensiert die Verschiebung durch den Gummikörper.
Hauptmerkmale:
- Gute Elastizität bei Schwingungen und Geräuschminderung
- SS304 Flanschverbindung
- Entwurf von Einkugeln für die Ausdehnung von Gummibälgen
Warum wählen Sie ZHICHENG Produkte?
- 24-Stunden-Online-Service - jederzeit und überall Unterstützung
- 100%ige Qualitätsprüfung vor dem Versand
- Starke Produktionskapazität und strenge Qualitätskontrolle
Materialspezifikationen
| - Nein. |
Name |
Material |
| 1 |
Außen- und Innenkautschuk |
NR, EPDM, NBR, Neopren usw. |
| 2 |
Rahmen |
Gewebe aus Nylon-Schnur |
| 3 |
Druckring |
Stahldrahtstränge |
| 4 |
Flansche |
Verzinkter Kohlenstoffstahl, Farbduktilstahl, rostfreier Stahl usw. |
Betriebsbedingungen
| Parameter |
Wert |
| Betriebstemperatur |
-15°C bis 80°C (-30°C bis 150°C) |
| Arbeitsdruck |
6 bis 40 Bar (PN6-PN40) |
| Prüfdruck |
1.5 mal Arbeitsdruck |
| Explosionsdruck |
2 mal Arbeitsdruck |
| Anwendbare Medien |
Luft, Wasser, Abwasser, Meerwasser, Säure, Alkali, Öl usw. |
Hauptverbindungsdimensionen
| Nominaler Durchmesser |
Länge (mm) |
Achsverschiebung (mm) |
Horizontale Bewegung (mm) |
Abbiegungswinkel (a1+a2)° |
Spezielle Länge (mm) |
| 32 (1 1/4") |
95 |
9 |
6 |
15° |
130/150/200 |
| 40 (1 1/2") |
95 |
10 |
6 |
15° |
130/150/200 |
| 50 (2") |
105 |
10 |
7 |
15° |
130/150/200 |
| 65 (2 1/2") |
115 |
13 |
7 |
15° |
130/150/200 |
| 80 (3") |
135 |
15 |
8 |
15° |
130/150/200 |
| 100 (4") |
150 |
19 |
10 |
15° |
130/200 |
| 125 (5") |
165 |
19 |
12 |
15° |
130/150/200 |
| 150 (6") |
180 |
20 |
12 |
15° |
130/150/200 |
| 200 (8") |
210 |
25 |
16 |
15° |
130/150/200 |
| 250 (10") |
230 |
25 |
16 |
15° |
130/150/200 |
| 300 (12") |
245 |
25 |
16 |
15° |
130/150/200 |
Hinweis: Größenbereich von DN25-3000 sind alle verfügbar, spezielle Größe und Länge können auch angepasst werden.
Bitte kontaktieren Sie uns für genaue Daten.
Beschreibung des Produkts
Gummi-Erweiterungsverbindungen bestehen aus innerem und außenem Gummi, Schnur-Schicht und Stahldrahtstrang,
die vulkanisiert und dann mit Metallflanschen oder losen Hülsen mit parallelen Verbindungen kombiniert werden.
Es wird in verschiedenen Pipeline-Systemen weit verbreitet.
Die Gummi-Erweiterungsverbindungen ermöglichen eine viereckige Bewegung und sind aus
Diese Konstruktion reduziert Vibrationen und Lärm und kompensiert
thermische Ausdehnung und Kontraktion durch Temperaturänderungen.
Produktion
ZHICHENG hat ein strenges Qualitätskontrollsystem, standardisierte Produktionsprozesse,
und standardisierte Fabrikprüfungen, um sicherzustellen, dass jedes Produkt den Anforderungen der Kunden entspricht
und liefert qualitativ hochwertige Leistungen.
Verpackung und Versand
Verpackung
- Innenverpackung: Kunststofffolie mit Karton
- Außenverpackung: Holzgehäuse (in der Regel 1100 mm × 1100 mm × 1100 mm)
Schifffahrt
Transport: auf See oder in der Luft.
Produktinstallation
Bei jeder Bestellung erhalten Sie vollständige Installationsanweisungen, Hinweise und Wartungsrichtlinien.
Nachstehend ist ein Installationsbeispiel für eine Gummi-Erweiterungsgelenke DN1800.
Häufig gestellte Fragen
F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind Hersteller von Gummi-Erweiterungsverbindungen, Metall-Erweiterungsverbindungen, flexiblen Schläuchen
Demontageverbindungen, Trimmerverbindungen, Flanschadapter und Flansche mit mehr als 30 Jahren Erfahrung.
F: Haben Sie einen Katalog?
Bitte geben Sie uns Ihre E-Mail-Adresse oder Ihre Instant-Messenger-Adresse, und wir schicken Ihnen unseren Katalog.
F: Können Sie Zeichnungen und technische Informationen liefern?
A: Ja, unsere Fachtechnische Abteilung entwirft und liefert Zeichnungen und technische Daten.
F: Liefern Sie Proben? Sind sie kostenlos oder berechnen Sie für sie?
A: Ja, wir können kostenlos Proben liefern, aber die Transportkosten werden vom Kunden getragen.
F: Können die Produkte nach den Anforderungen des Kunden hergestellt werden?
A: Ja, die obigen Spezifikationen sind Standard-Spezifikationen und wir können nach Bedarf entwerfen und herstellen.
